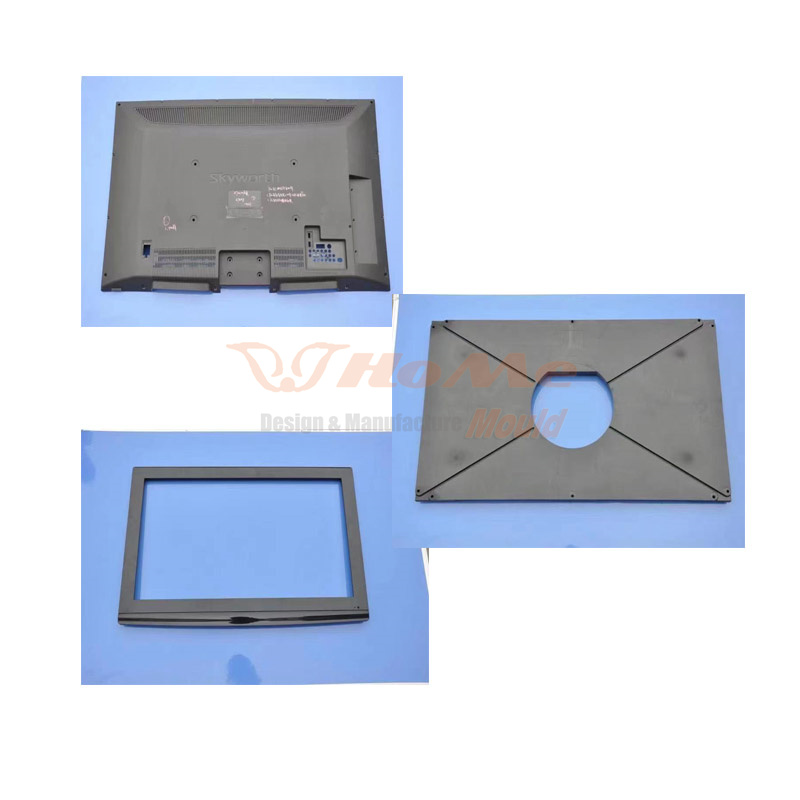

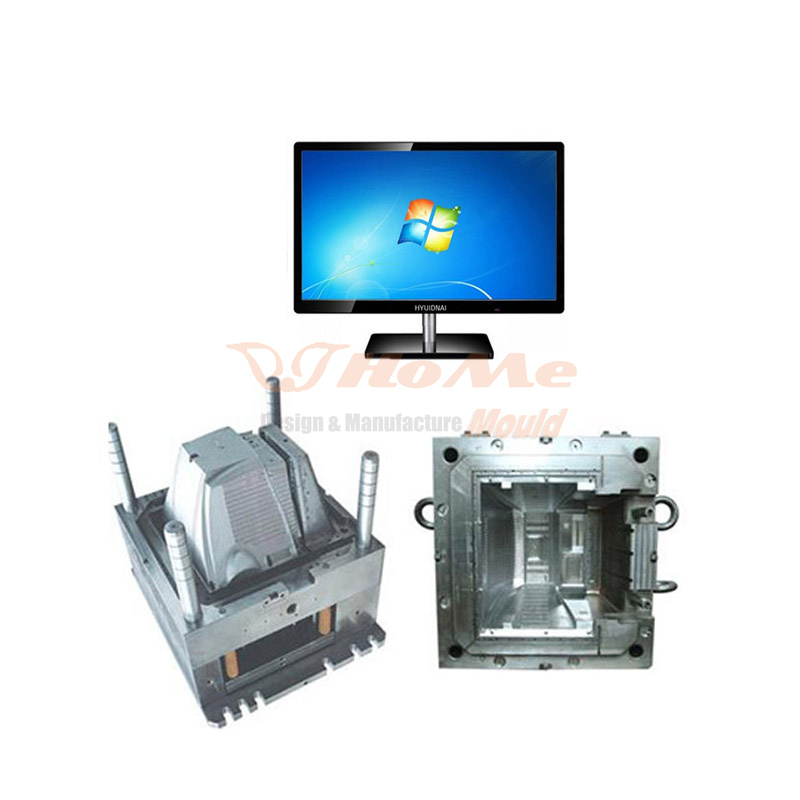

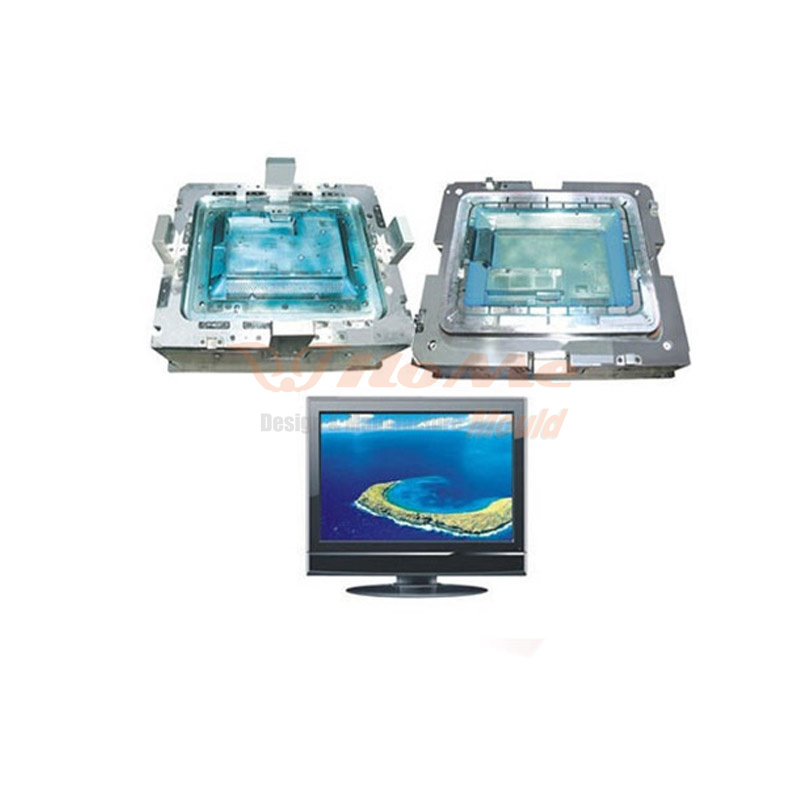

TV-Rahmenform aus Kunststoff

TV-Rahmenform aus Kunststoff

Formstahl: H13

Formbasis: 50c

Läufer: Heißläufer

Einspritzsystem: Hydraulischer automatischer Auswerfer

Lieferzeit: 40 Tage

Verpackung: Holzetui

Technologieanalyse TV-Rahmenform aus Kunststoff

Weitere Designdiskussion:

Je nach Formanfrage und DFM würden wir den weiteren Designvorschlag, den Liefertermin, die Bearbeitungstechnologie, den optimalen Stößelhub, Heberhub, Hydraulikzylinderhub sowie die perfekten Kühlleitungen besprechen.

So optimieren Sie das 3D-Formdesign:

Suche nach einem Vorschlag zur Optimierung der PL-Leitungen, Entlüftungsschlitze, Kühlkreisläufe, Angusswege und des Auswurfhubs.

Vom 2D- zum 3D-Design:

Bei Bedarf liefern wir unseren Kunden detaillierte 2D-/3D-Formentwürfe, einschließlich Auswurfsystem, Angusssystem, Entlüftungsschlitze, Einsätze, Schieber, Heber, Hydraulik-/Luftzylinder und den Suto-Abschraubmechanismus.

Genehmigung des Formendesigns:

Je nach Wunsch des Kunden würden wir unseren 2D-/3D-Formentwurf zur Genehmigung an unseren Kunden senden. Wir würden das Formdesign anhand des Feedbacks des Kunden verbessern, bis das Formdesign genehmigt ist.

So geben Sie alle Bearbeitungszeichnungen aus:

Basierend auf dem genehmigten 2D/3D-Formdesign erstellte unser Team alle Bearbeitungszeichnungen und Stücklistenformulare und erstellte die Technikkarte für jede Komponente.

Heißkanal in TV-Set-Form

1. Die Einsparung von Rohstoffen und die Reduzierung der Produktkosten sind die wichtigsten Merkmale von Heißkanalformen. Im gewöhnlichen Gießsystem müssen eine große Anzahl von Materialgriffen hergestellt werden. Bei der Herstellung kleiner Produkte kann das Gewicht des Ausgießsystems das Gewicht des Produkts übersteigen. Da sich der Kunststoff in der Heißkanalform immer im geschmolzenen Zustand befindet, muss der Anschnitt des Produkts nicht beschnitten werden, was im Grunde keine Abfallverarbeitung darstellt, sodass viele Rohstoffe eingespart werden können. Da keine Rückgewinnung, Selektion, Zerkleinerung, Färbung oder andere Prozesse des Abfallmaterials erforderlich sind, werden Arbeit, Zeit und Energie gespart.\

2. Das Injektionsmaterial vermischt sich nach mehrmaliger Verarbeitung nicht mehr mit dem Angussmaterial, wodurch die Produktqualität deutlich verbessert werden kann. Da der Kunststoff des Gießsystems gleichzeitig geschmolzen bleibt, ist der Druckverlust während des Fließens gering, so dass es einfach ist, mehrere Anschnitte und mehrere Arten von Hohlraumformen herzustellen und große Produkte bei niedrigem Druck einzuspritzen. Hot Gate fördert die Druckübertragung und kann in gewissem Maße Mängel wie Vertiefungen, Schrumpfung und Verformung beheben, die durch unzureichende Kunststoffteile verursacht werden.

3. Große Auswahl an anwendbaren Harzen und bequeme Einstellung der Formbedingungen. Aufgrund der Verbesserung und Weiterentwicklung der Technologie des Heißkanal-Temperiersystems kann der Heißkanal nicht nur für Polyethylen und Polypropylen mit einem breiten Schmelztemperaturbereich, sondern auch für wärmeempfindliche Kunststoffe mit einem engen Temperaturbereich, wie z Polyvinylchlorid und Polyformaldehyd (POM) und so weiter. Bei Polyamid (PA), das zur Speichelbildung neigt, kann die Heißkanalverformung auch durch den Einsatz einer Ventil-Heißdüse erfolgen.

4. Vereinfachte Bedienung und Verkürzung des Formzyklus sind ebenfalls wichtige Merkmale der Heißkanalform. Im Vergleich zum gewöhnlichen Läufer wird der Öffnungs- und Schließhub verkürzt, was nicht nur den Entformungs- und Umformzyklus des Teils verkürzt, sondern auch die Realisierung einer automatisierten Produktion erleichtert. Laut Statistik kann die Verkürzung im Vergleich zu herkömmlichen Heißkanälen im Allgemeinen um 30 % erfolgen.

Unser Unternehmen

Hongmei Mould wurde 2014 gegründet und hat sich auf die Herstellung verschiedener Kunststoffspritzgussformen spezialisiert. Das Unternehmen Hongmei hat seinen Sitz im Bezirk Huangyan, der wunderschönen „Stadt der Formen“ in der Provinz Zhejiang, China. Praktischerweise dauert die Fahrt vom Flughafen Luqiao 30 Minuten und vom Bahnhof Taizhou 10 Minuten. Das Unternehmen Hongmei ist auf die Entwicklung aller Arten von großformatigen Spritzgussformen spezialisiert, insbesondere auf die Herstellung von Formen für die Automobil-, Haushaltsgeräte- und Alltagsbedarfsbranche. Gleichzeitig bieten wir einen One-Stop-Service für die Verarbeitung von Formhalbzeugen. Unser Unternehmen erstreckt sich über eine Fläche von 5000 Quadratmetern und beschäftigt 86 kompetente Mitarbeiter.

Unser Hauptprodukt

1.Form für Haushaltsteile

2. Form für Geräteteile

3.Form für Automobilteile

4.Form für dünnwandige Teile

5. Industrieteileform

Unsere Ausrüstung

Fünfachsige Hochgeschwindigkeitsfräsmaschinen

Dreiachsige Hochgeschwindigkeitsfräsmaschinen

CNC-Fräsmaschinen

Tieflochbohrmaschinen

Großfräsmaschinen

CNC-Graviermaschinen

Elektrische Funken (EDM)

Kabelschneider

Mit diesen Maschinen können wir großformatige Formen, komplexe Formen, Formen mit tiefen Hohlräumen, dünnwandige Formen und hochpräzise Formen herstellen. Das Konzept der qualitativ hochwertigen, hochpräzisen, hochtechnologischen und serviceorientierten Entwicklung schafft weiterhin Wunder.
