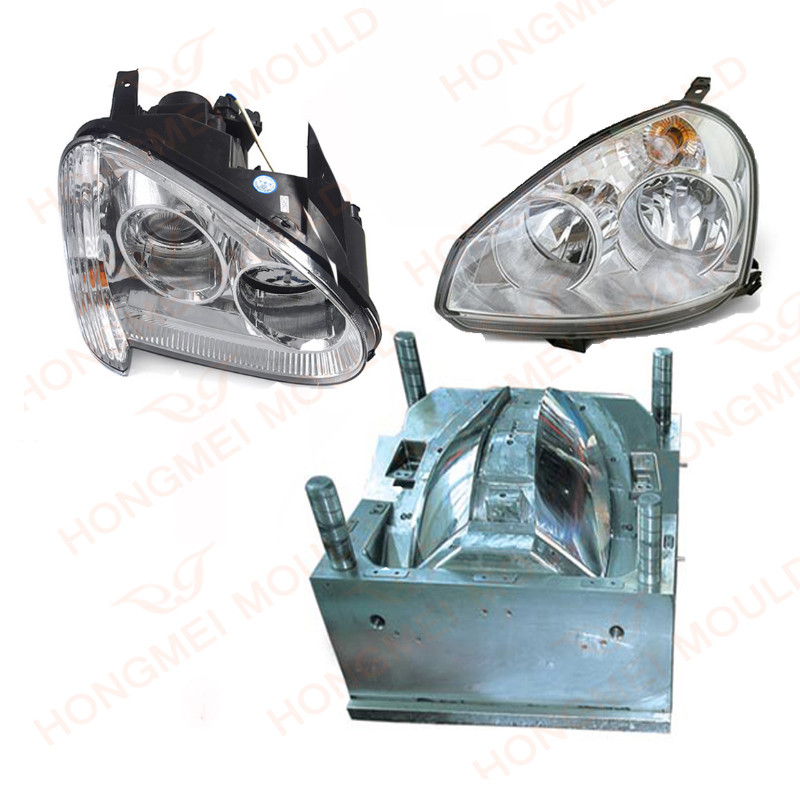

Spritzgussform für Autolampenabdeckung

Spritzgussform für Autolampenabdeckung

Kunststoffform: Spritzgussform für Autolampenabdeckung

Formhohlraum: 1+1

Heißkanal: 4 Tropfen mit „HOTSET“-Heizschlangen, separater Temperaturregler

Formhohlraumstahl: DIN 1.2738

Formkernstahl: DIN 1.2312

Formschiebereinsatz: DIN 1.2738 mit Nitrierung

Aktivierung des Kerneinsatzes: 4 Hydraulikzylinder

Kunststoffmaterial: ABS

Zykluszeit: 40 Sek

Lieferzeit: 50 Tage

Alle anderen Anforderungen können Sie mit uns besprechen.

Einführung in die Autolampe

Die Hauptbestandteile von Front- und Rückleuchten sind: linke und rechte Linsen, linke und rechte Zierrahmen, rechte und linke Lampengehäuse sowie rechte und linke Spiegel.

Anforderungen an das Erscheinungsbild von Autolampen

1 . Optische Linse

Das Produkt ist transparent, die Innenseite hat das Muster, die Anforderungen an das Aussehen sind hoch

2 . Ziergehäuse

Das Erscheinungsbild des Produkts ist aluminisiert und einige Bereiche müssen mattiert werden

3 . Die Lampenschale
Produkte für interne Funktionen, Kappenlöcher, Löcher für die hintere Abdeckung und andere Montageanforderungen.

4 . Reflektor

Für galvanische Produkte gelten strenge Anforderungen an die Lichtverteilung und das Erscheinungsbild der Aluminiumbeschichtung

Formdesignstruktur

Der Kunststoff der Kfz-Lichtschale haftet leicht an dem Phänomen der festen Form. Um das Design der festen Form der Lampenschale aus Kunststoff zu verhindern, ist Folgendes erforderlich:

* Überprüfen Sie vor der Formkonstruktion, ob die Freigabeneigung des Bereichs mit großer Klemmkraft der Kunststoffteile mehr als 3 Grad oder mehr beträgt, und versuchen Sie, sie auf mehr als 5 Grad zu konstruieren, um ein Festkleben der festen Form und eine Schleifbeschädigung der Form zu vermeiden Kunststoffteile.

* Das Umkehrmuster befindet sich auf der Innenseite der Kunststoffteile, wo die Form leicht zu kleben ist und die Siegelkraft groß ist. Die Tiefe des Umkehrmusters beträgt 0,5 bis 1 mm und das Umkehrmuster ist in der Nähe der runden Ecke der Kunststoffteile gestaltet.

* Entwerfen Sie Verstärkungsstäbe auf der Innenseite der Formteile, wo die Klemmkraft groß ist, oder konstruieren Sie einen umgekehrten Haken an der Schubstange.

Der Kühlwasserkanal nimmt die kombinierte Form „vertikales Wasserrohr + geneigtes Wasserrohr + Steigwasserbrunnen“ an, und das Kühlsystem verwendet vorzugsweise ein vertikales Wasserrohr. Als nächstes folgt die geneigte Wasserleitung, erst dann wird der Trennwandbrunnen verwendet.

Der kombinierte Kühlkanal ist gleichmäßig und nahe an der Kavität angeordnet, was für Spritzgussformen mit großen Chargen und hoher Präzision geeignet ist. Sein Nachteil besteht darin, dass die Verarbeitung von Kühlwasserleitungen schwieriger ist.

Bei der Formgestaltung ist der Bereich mit großer Haltekraft der Kunststoffteile auf die Gesenkneigung von mehr als 5 Grad zurückzuführen und das umgekehrte Muster mit einer Tiefe von 0,5 mm ist auf der Seite der beweglichen Form vorgesehen.

Daher erfolgt das Auswerfen und Abziehen der Form reibungslos, der Mechanismus bewegt sich reibungslos, die Form ist sicher, stabil und zuverlässig und die Form haftet nicht am Phänomen der festen Form, wodurch das Problem, dass Kunststoffteile des Lampengehäuses an fester Form kleben, erfolgreich gelöst wird. Nach der Probeproduktion weist das Modell eine gute Ladewirkung und stabile Abmessungen auf.

Vorteile der Hongmei Mould Company
- Kostenloses Design: Einschließlich Teiledesign und Formendesign
- Service: 24 Stunden Online-Service
- Ausstattung: Fünfachsige Hochgeschwindigkeitsfräsmaschinen
Dreiachsige Hochgeschwindigkeitsfräsmaschinen
CNC-Fräsmaschinen
Tieflochbohrmaschinen
Großfräsmaschinen
CNC-Graviermaschinen
Elektrische Funken (EDM)
Kabelschneider
